高層供水系統對小區生活給水的現代化意義
高層供水系統對小區生活給水的現代化意義
小區高層供水系統組成：
1、小區給水管網，接戶管：布置在建筑物周圍，直接與建筑物引入管相接的給水管道。給水支管：布置在居住組團內道路下與接戶管相接的給水管道。給水干管：布置在小區道路或城市道路下與小區支管相接的管道。
2、貯水、調節、增壓設備，貯水池、水箱、水泵、氣壓罐、水塔等。
3、室外消火栓，布置在小區道路兩側用來滅火的的消防設備。
4、給水附件，保證給水系統正常工作所設置的各種閥門等。
5、自備水源系統，對于嚴重缺水地區或離城鎮給水管網較遠的地區，可設有自備水源系統，一般由取水構筑物（以地下式為多）、水泵、凈水構筑物、輸水管網等。

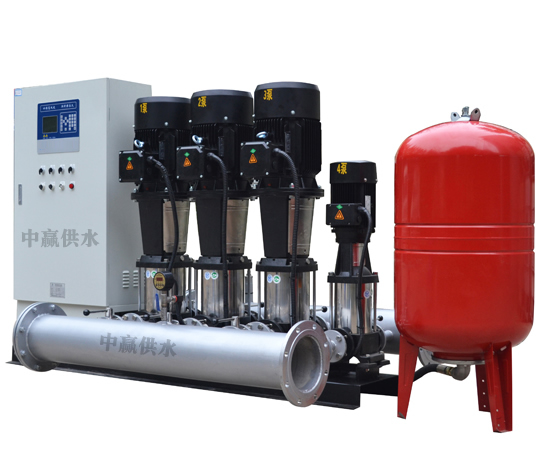

小區高層供水系統概述
節能減排是中國目前熱門趨勢，中贏供水公司在變頻恒壓供水設備的基礎上開發了高層供水系統，小區高層供水系統充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較于傳統的帶水池的供水設備可節約大量的電能運行成本及投資成本。
小區高層供水系統無需建造水池、水箱，占有空間相對較少，節省設備的初期投資和節省了沖洗水池，給水池消毒的費用。小區高層供水系統為全封閉式結構，真正消除供水二次污染，為綠色環保新型供水設備。目前通用的變頻恒壓供水，取消了地面水池，減少了水質的二次污染，但興建和使用地下水池的費用和地下水池對水質的污染也是一個問題。因此，小區高層供水系統將是變頻恒壓供水設備的發展與延伸。
小區高層供水系統采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。無負壓供水設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。
小區高層供水系統工作原理
自來水進入調節罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，供水設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（或壓力控制器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水，用水高峰期時，若自來水管網水量小于水泵流量時，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了自來水管網的負壓，用水高峰期過后，系統恢復正常的狀態。若自來水供水不足或管網停水而導致調節罐內的水位不斷下降，液位控制器給出水泵停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐供水，防止水泵頻繁啟動。
小區高層供水系統關鍵技術部分為智能控制系統(變頻型)和調節罐的真空消除。智能控制系統核心部分采用西門子可編程控制器，程序軟件的編制及設計由資深專業技術工程人員充分根據水泵的運作特點在多年變頻給水工程經驗基礎上精心編制而成，設備具有界面直觀，操作簡便可靠，性能穩定，高智能化等諸多特點。調節罐的真空消除也是該項目的關鍵技術，管網疊加的實現完全依靠罐上真空消除器在罐內水被抽空時及時消除罐內真空，從而達到罐內外壓力平穩，由此不對市政管網造成負壓影響，不影響其它市政管道用戶的正常用水。
小區高層供水系統的特點
1、技術先進：
小區高層供水系統將真空抑制技術、流體控制技術和智能變頻技術等多項先進技術進行優化融合，無負壓供水設備與自來水管網直接串接，實現穩壓、節能、衛生、安全可靠運行，不產生負壓，不用建水池、水箱。
2、衛生無污染：
設備為全密封結構，細菌和粉塵不會進入系統；避免了藻類的滋生，防止了水源二次污染及供水水質污染問題，用戶使用的是符合國家衛生標準的自來水。
3、節能效果顯著：
全封閉結構運行，避免了滲、跑、冒、滴、漏等現象發生，無水池、水箱，節約了消毒沖洗用水。與自來水管網直接串接，可以充分利用自來水原有壓力，差多少補多少，自來水滿足要求時設備就停止工作。無負壓供水設備大部分時間在較低頻率下運行，耗電量少。采用變頻技術，進一步節能，綜合節能一般可達50%以上。
4、運行可靠：
對自來水管網無影響，設備利用調節罐無負壓自動調節，管網增壓供水時不會對原管網產生負壓，不影響其它用戶的正常用水。
5、投資節約：
無需修建蓄水池或水箱，節省了土建投資；無需從零加壓，因此設備選型較，設備投資減少；水質無污染，不需要凈化設備，節省投資?？沙浞掷米詠硭芫W的壓力，能耗小，節省日常的用電開支。沒用水池、水箱，節省定期清洗消毒的費用。
6、設備電氣配置靈活：
電氣控制部分既可采用變頻恒（變）壓控制，也可采用壓力(BZG氣壓型）直接控制。
小區高層供水系統的運行環境
1、環境溫度：5~50℃；相對濕度：≤90%，無凝露。
2、周圍空氣無腐蝕性氣體、水蒸汽、粉塵等明顯污染。
3、安裝場所的最大海拔高度1000m。
小區高層供水系統的功能特點
1、兩種工作方式：
自動工作方式：自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在無負壓供水設備有效的控制之下，進行多種功能的適應工作。
手動工作方式：該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式，該工作方式完全采用最簡單的啟動方式，這種方式在操作面板上直接啟停任何一臺水泵電機，一般只有在自動失靈或調試的情況下才采用。
2、容易并入智能化管理系統，主要部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口（RS485），使得系統與計算機的通信十分方便。
3、水位保護功能，當水罐水位低于設定水位，系統自動保護停機。液位控制器性能穩定可靠。
4、自動復位功能，停電后復電時或水位恢復時系統自動啟動。
5、故障泵屏蔽功能，故障泵屏蔽后直接退出運作程序，由備用泵接替工作。
6、自動保護功能：有過載、過流、短路、缺相、超壓、欠壓及缺水停機等自動保護功能。
